XH-C100核心板
说明：
XH-C100是基于Rockchip RK3568，集成双核心架构GPU以及高效能NPU；核心板载四核64位Cortex-A55 处理器采用22nm先进工艺，主频高达2.0GHz；配套底板支持蓝牙、Wi-Fi6、5G，拥有丰富的扩展接口，支持多种视频输入输出接口；配置双千兆自适应RJ45以太网口，以及光纤口，可满足NVR、工业网关等多网口产品需求。
一，产品外观

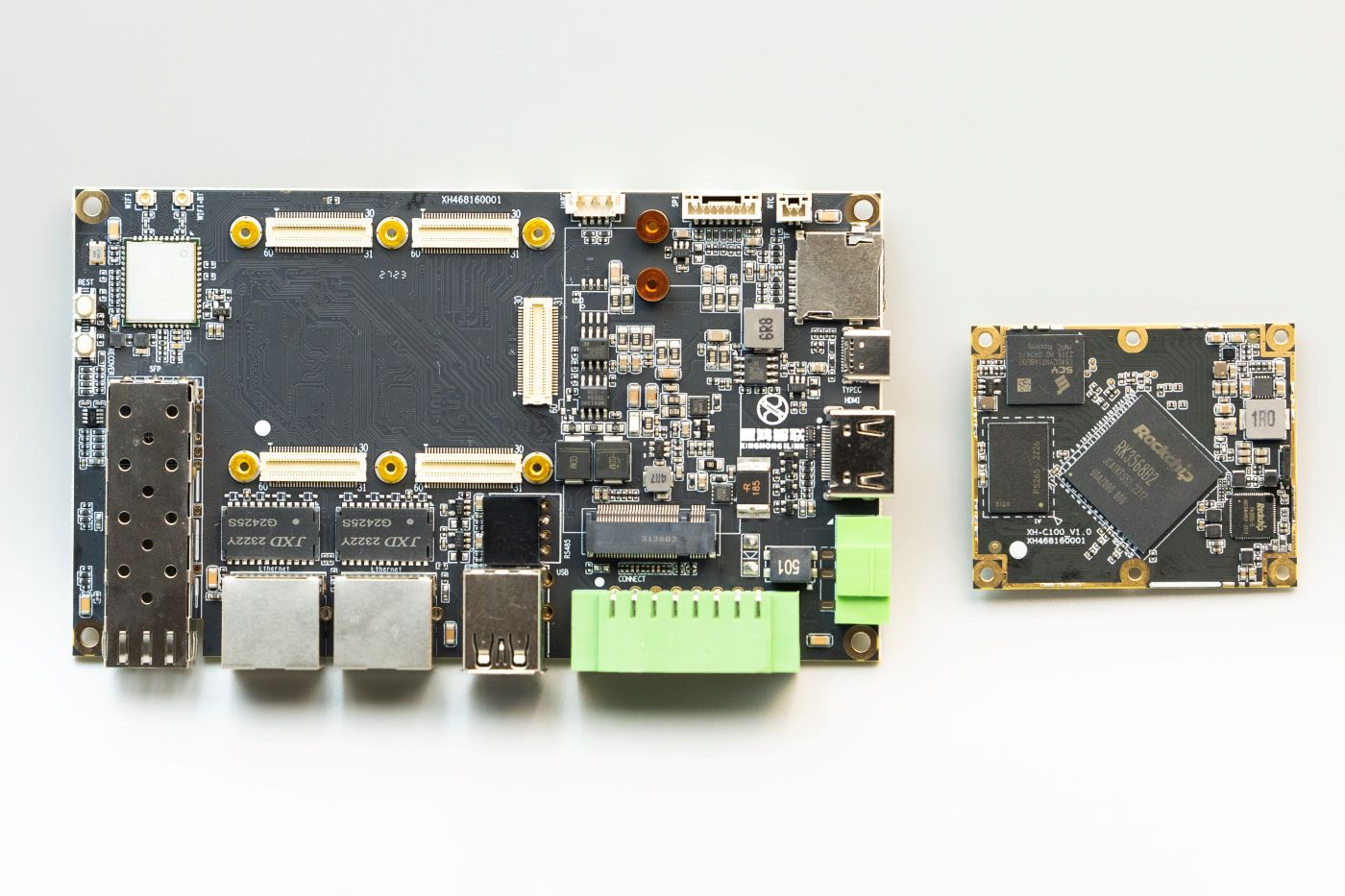

核心板：

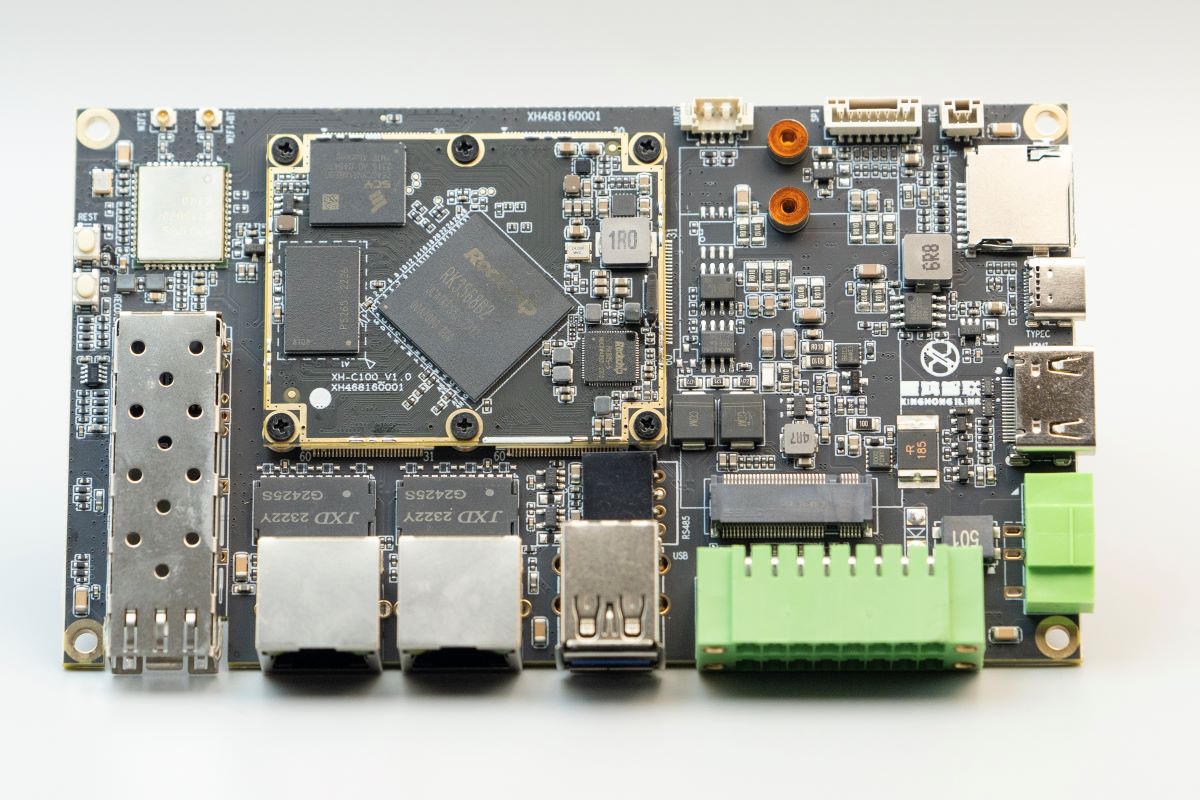

核心板+底板：
产品包装：
二，详细参数
| XH-C100核心板技术规格 | ||
| 板体 | 功能 | 指标 |
| 核心板 | CPU | RK3568B2 |
| 内存 | LPDDR4 4G | |
| 存储 | EMMC 64GB | |
| 底板 | WIFI&蓝牙 | WIFI6（供电控制），蓝牙5.0，天线端子x2 |
| 显示 | mipi x 1（31PIN），HDMI x 1 | |
| USB | 调试口TYPE-C x 1，USB HOST 3.0 x 1，USB(大) 2.0 x1，USB(小) 2.0 x 3 | |
| 串口端子 | RS485X 2，RS232 X 2，CANX2 （3.5MM间距2X8PIN带锁） | |
| 网络 | 光口 x 1（光模块预留），千兆电口 x 2 | |
| sd卡 | TF小卡 x 1 | |
| 4G/5G | sim小卡 x 1，预留M.2接口 | |
| KEY | KEY x 1，（开机键，V+,V-,复位键，两路LED状态控制灯） | |
| ADC | ADC x 2，（10位，1.8V） | |
| I2C | I2C x 1（3.3V） | |
| RTC | RTC x 1 | |
| SPI | SPI x 1 （3.3V） | |
| GPIO | GPIO x 10 （3.3V） | |
| 音频 | MIC x 1，SPKX2 (4欧2W) | |
| 按键 | 复位键 x 1, 烧录键 x 1 | |
| 其他接口 | UART(TTL) x 1，UART DEBUG x 1 | |
| 核心板接口 | 插槽x5，固定螺丝孔x6，（板对板防插反设计) | |
| 电源 | 3.81带锁凤凰端子 DC-12V | |

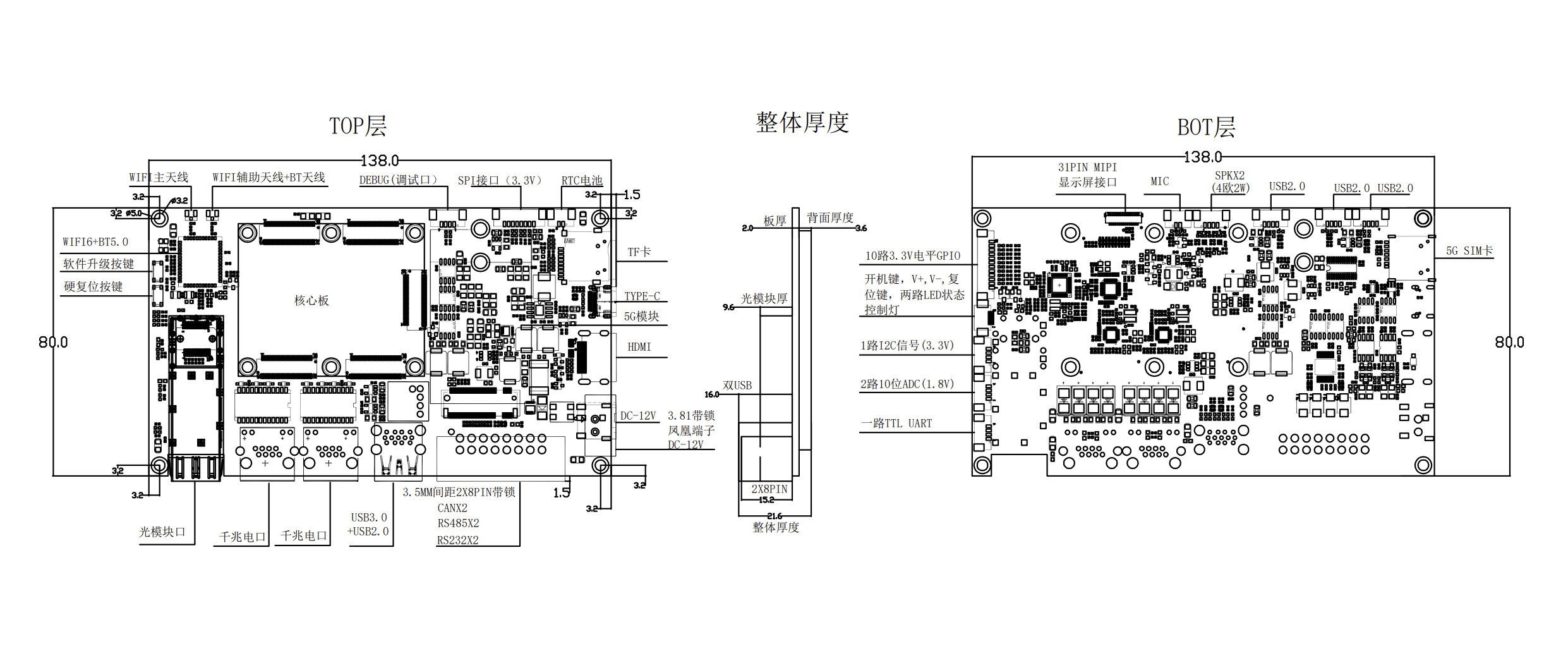

| 尺寸 | 长138mm宽80mm高21.6mm | |
三，获得证书
矿鸿兼容性测试认证
